Une pompe à vide avec une pompe d’aquarium

Guide de Thierry Roussel « Diabolo » · version 1.1 du 14 novembre 2024 · version PDF d’origine (31 pages, 2,7 Mo)

Pourquoi une pompe d’aquarium

Une pompe d’aquarium à membrane sert normalement à faire des bulles. En inversant ses têtes de pompe, elle aspire au lieu de souffler : on obtient une petite pompe à vide silencieuse, faite pour tourner en continu, pour une vingtaine d’euros d’occasion.

Pour stratifier sous vide une planche en EPS, c’est une très bonne solution : -0,2 bar est justement le vide que la pompe atteint en fonctionnement normal. Pas de risque d’écraser le pain par un vide trop fort, et un vide constant pendant toute la prise de l’époxy. La technique n’est pas nouvelle : elle sert depuis longtemps en aéromodélisme pour les ailes à âme EPS ; une planche a seulement un volume plus grand.

La force de la pompe ne change pas le résultat : une pompe professionnelle atteint simplement la valeur de vide plus vite grâce à son débit. Une fois cette valeur atteinte, le vide est le même, et il tient sur la durée.

Choisir la pompe

Il faut une pompe à membrane, simple à démonter pour l’inversion. Les deux modèles testés ont un débit d’origine d’environ 350 à 380 L/h, ce qui semble le minimum pour atteindre -0,2 bar.

• Newa NW33 : plus puissante que la Schego, double sortie (il faudra un raccord 2 en 1). Les molettes de réglage restent ouvertes au maximum. Attention au modèle NW22, qui lui ressemble mais n’est pas assez puissant.
• Schego M2K3 : très robuste, silencieuse et facile à démonter ; membranes et têtes de pompe se trouvent au détail (une dizaine d’euros la paire) pour la remettre à neuf. Vérifie bien la référence (pas une version moins puissante) et, d’occasion, prends-la avec son tuyau de bulleur, utile pour le raccordement.
• Autres modèles : d’autres pompes à membrane, plus puissantes (400 L/h et plus), peuvent faire aussi bien ou mieux. Si tu en testes une, dis-le-moi pour compléter ce guide.

Les accessoires

Au plus simple, tu peux brancher la pompe inversée directement sur le sac avec un simple tuyau PVC : ça fonctionne, sans risque de trop de vide puisque la pompe est limitée. Les accessoires ci-dessous permettent de contrôler le vide, de trouver les fuites et de changer de source d’aspiration en cours de route (pompe d’aquarium, moteur de frigo, aspirateur…). La qualité des raccords est primordiale : il faut traquer la moindre fuite.

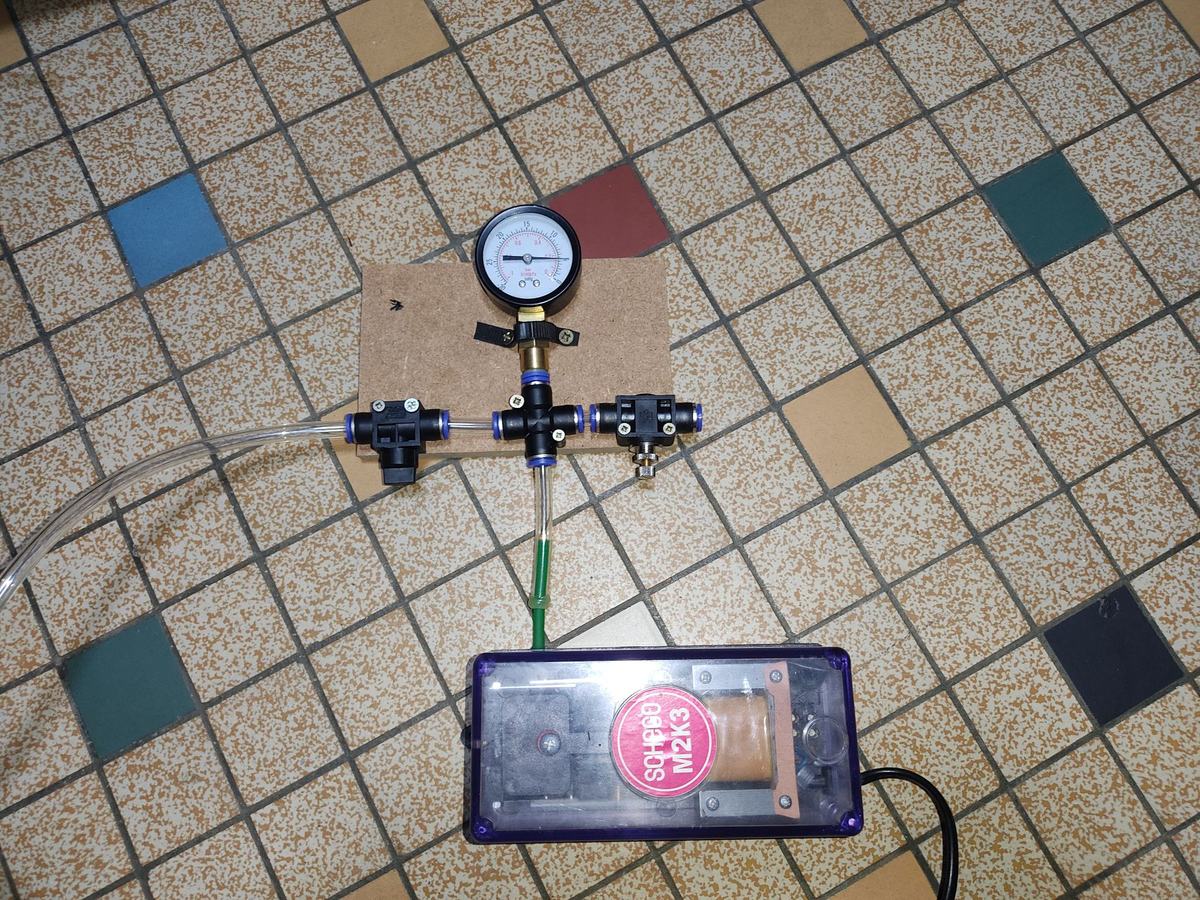

• Vacuomètre : quasi indispensable pour vérifier la pompe et le vide. Il est ici en tête de circuit, par simplicité. Des connaisseurs conseillent de le placer plutôt sur la bâche, pour une lecture plus réaliste ; mais c’est une source de fuite de plus et pas évident avec une planche dans le sac. En tête de circuit, la lecture reste fiable s’il n’y a pas de fuite entre lui et la bâche.

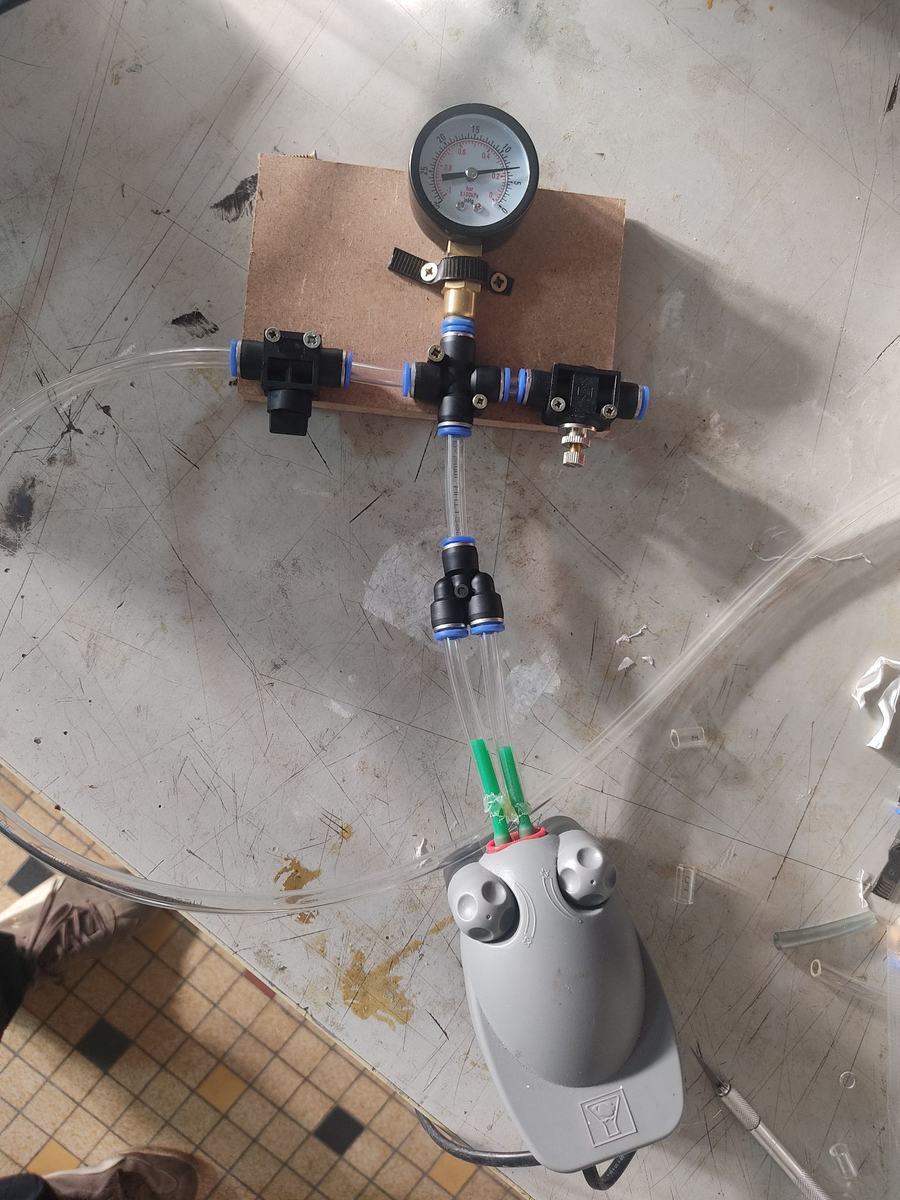

• T ou 4 voies : avec un T, la pompe, le vacuomètre et le sac sont chacun sur une voie. Avec un 4 voies, tu ajoutes le robinet.
• Robinet on/off (respecte le sens du flux indiqué) : il ferme le circuit sans débrancher la bâche, sert de deuxième entrée pour brancher un aspirateur au départ, et permet de tester les fuites : vide atteint, ferme et ouvre le robinet ; si l’aiguille du vacuomètre bouge, il y a une fuite.
• Vis de fuite : raccord à vis fine pour créer une fuite réglable. Finalement peu utile, puisque la pompe tourne toujours à son maximum : préfère un deuxième robinet on/off.

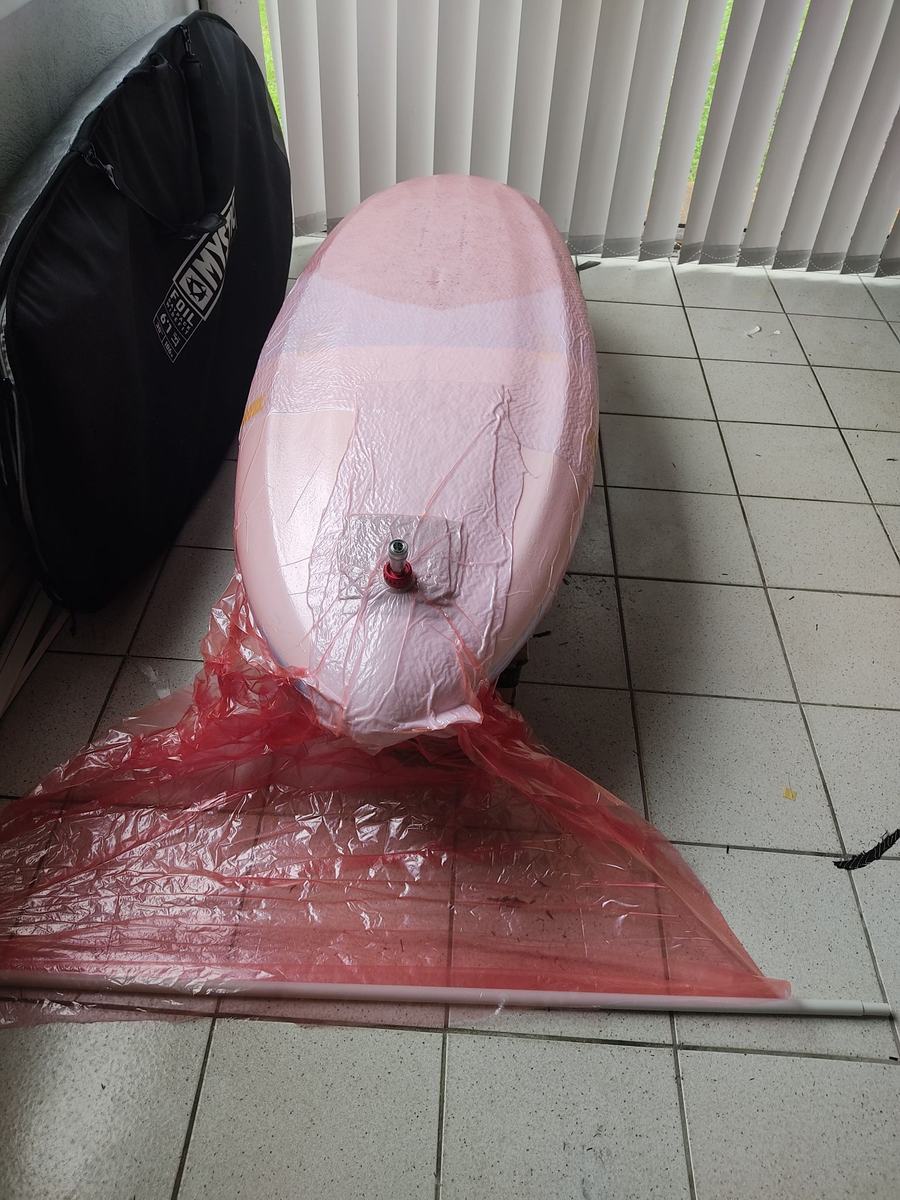

• Raccord de sac : c’est la plus grosse dépense, et il n’est pas moins cher en Chine. Il existe des modèles à imprimer en 3D (exemple sur Thingiverse, autre exemple) ou à fabriquer avec de vieux boulons (vidéo, non testé).

Pour brancher un raccord rapide, coupe le tuyau bien droit au cutter sans l’écraser et enfonce-le : la bague le bloque. On peut le retirer en appuyant sur la collerette, mais évite de le faire souvent, ça marque le tuyau et peut créer une fuite. Vérifie que chaque raccord a le même diamètre que ton tuyau.

Inverser la pompe

C’est la partie technique, mais elle est simple. Les membranes en caoutchouc font des allers-retours rapides, comme une ventouse, qui aspirent puis refoulent l’air. Il suffit d’inverser les têtes de pompe (munies de clapets) pour inverser le sens : la pompe aspire.

Pompe Schego, pas à pas

1. Démonte le couvercle transparent (4 vis, par en dessous) et la vis de régulation à l’arrière.
2. Couvercle enlevé, dévisse d’abord l’écrou de maintien de la membrane, puis les deux vis de la lamelle. Fais de même de l’autre côté.

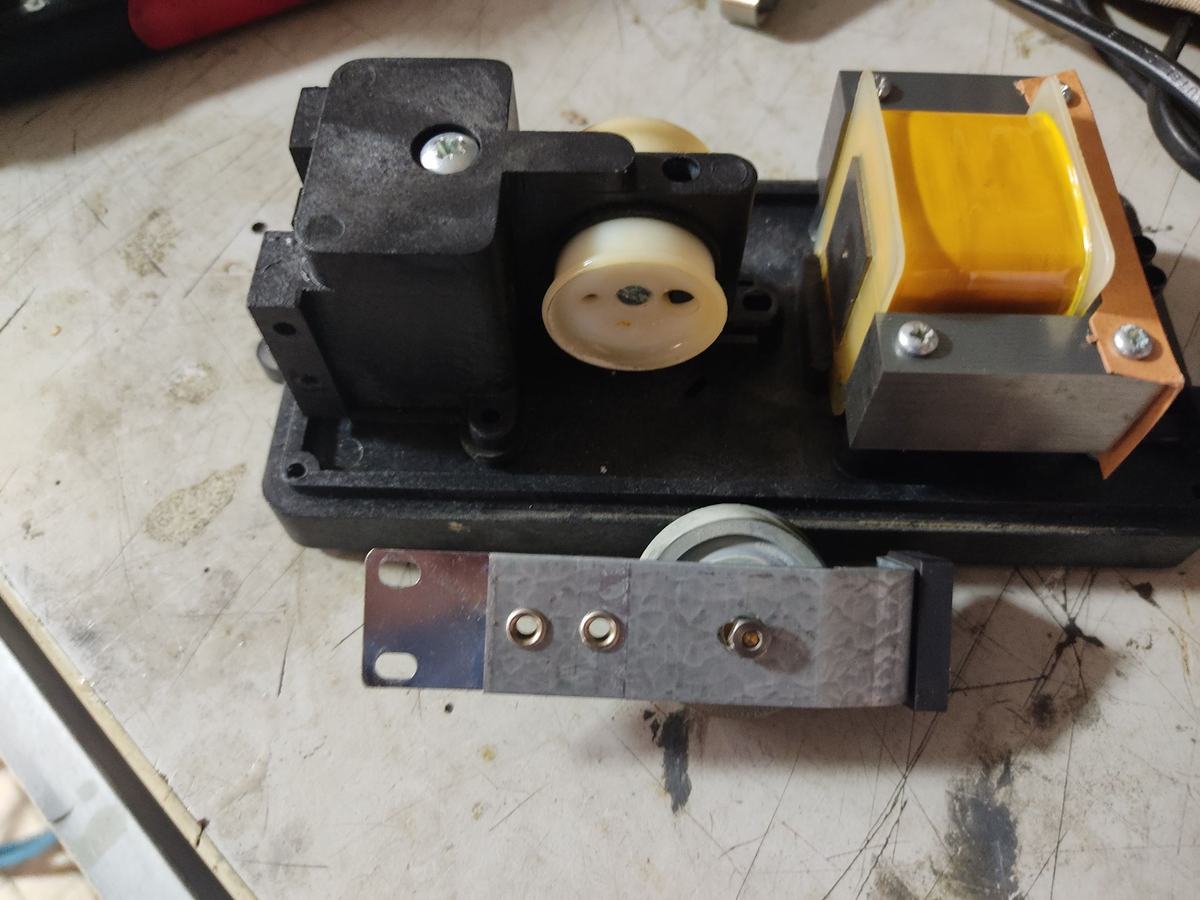

3. Retire les deux lamelles métalliques, puis décroche sans forcer les membranes en caoutchouc de leur support (la tête de pompe).

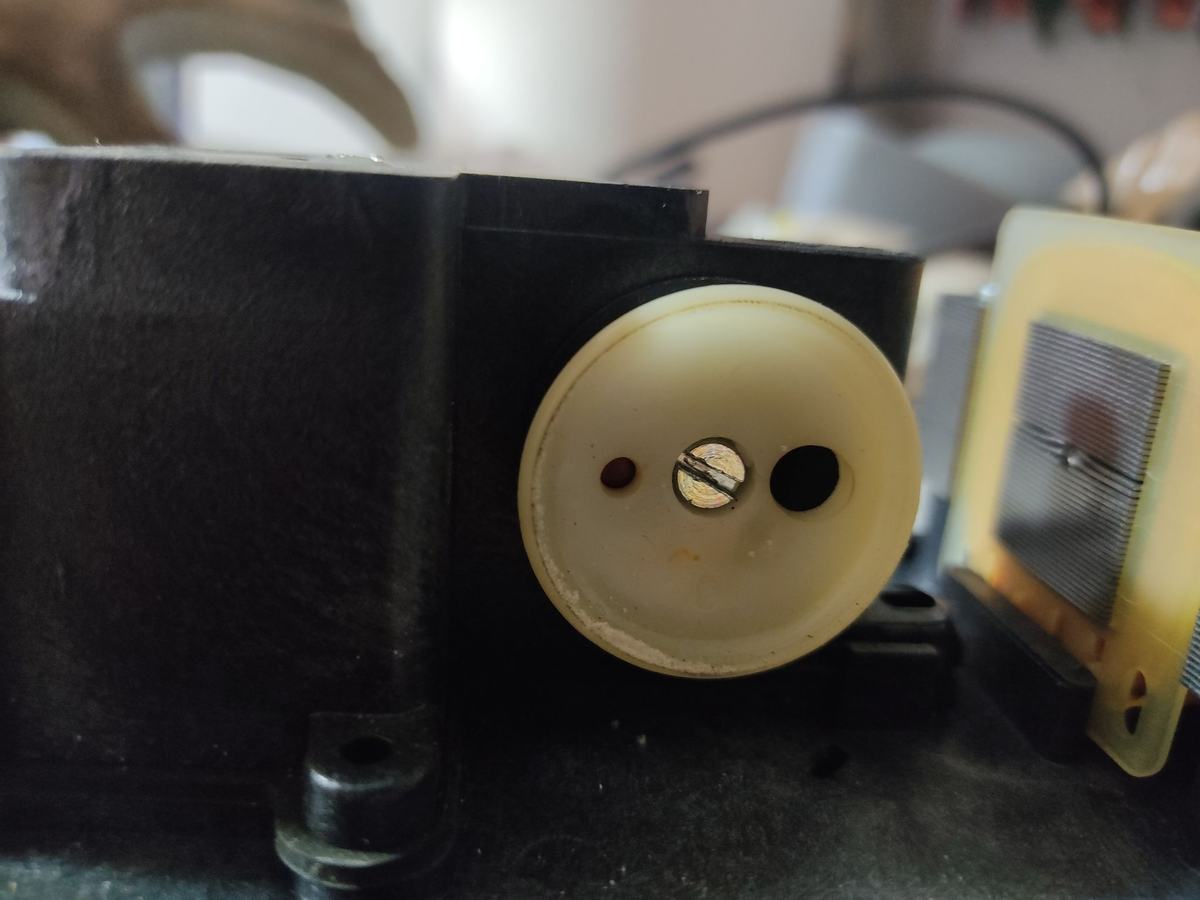

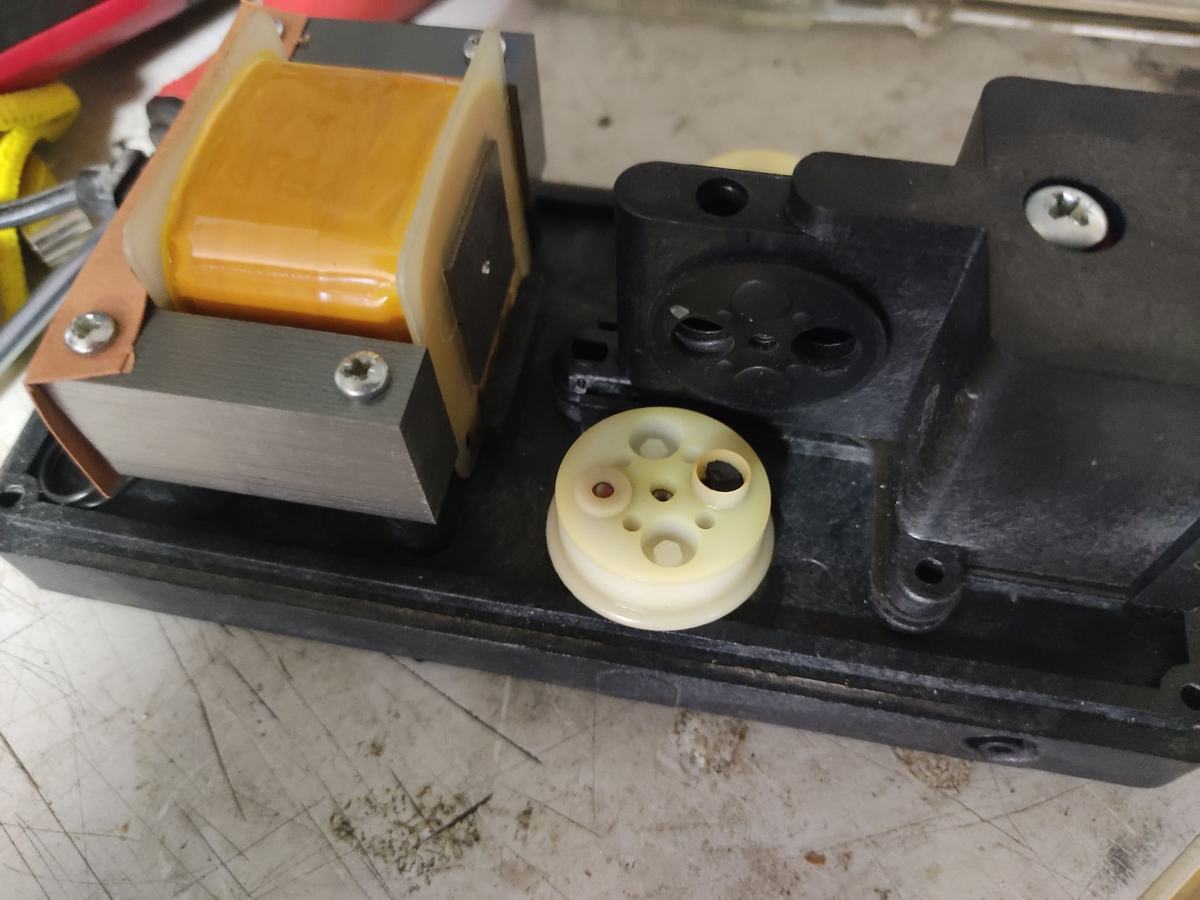

4. Repère le sens des têtes de pompe, dévisse la vis traversante et tire pour les sortir.

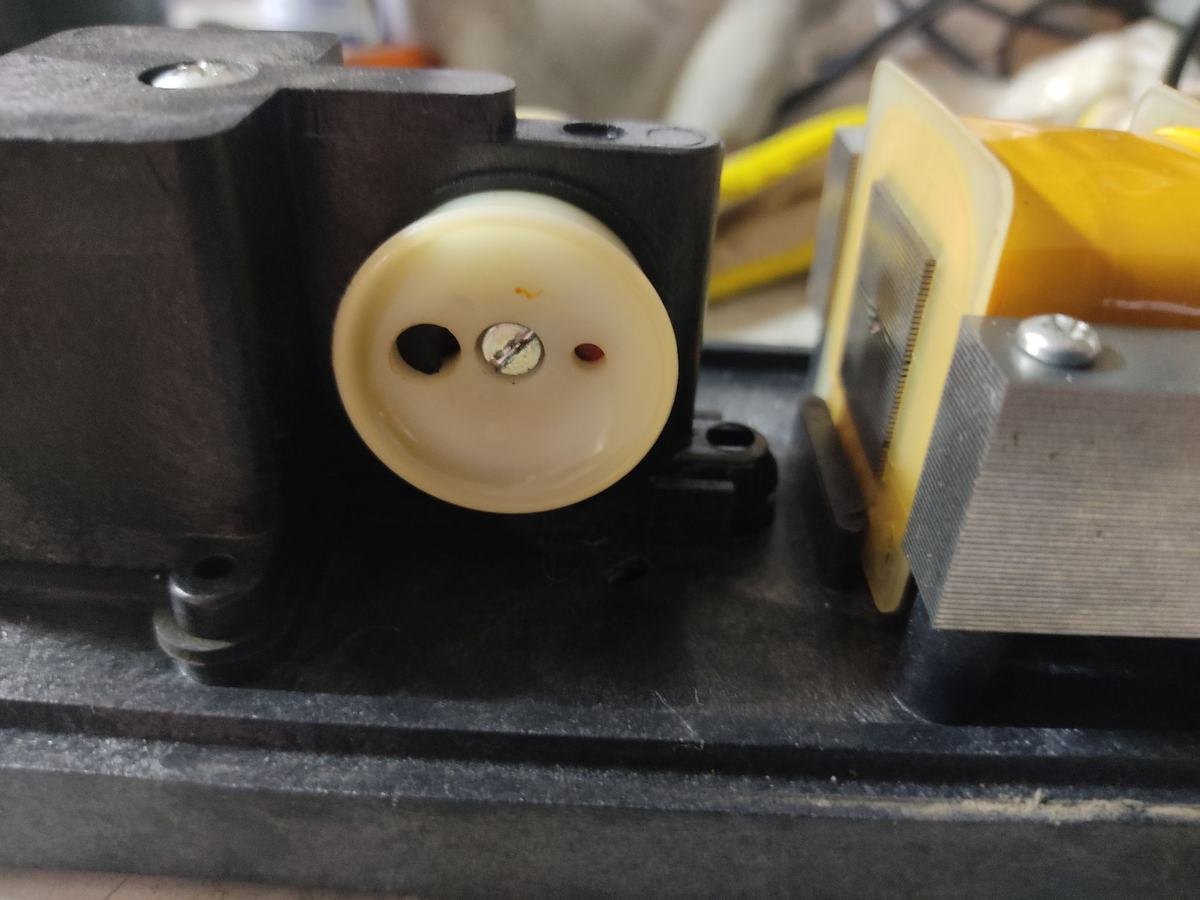

5. Inverse le sens des têtes de pompe, des deux côtés. Vérifie qu’elles sont parfaitement en appui dans leur logement, sans fuite, comme les membranes (nettoie-les avant de les remettre).

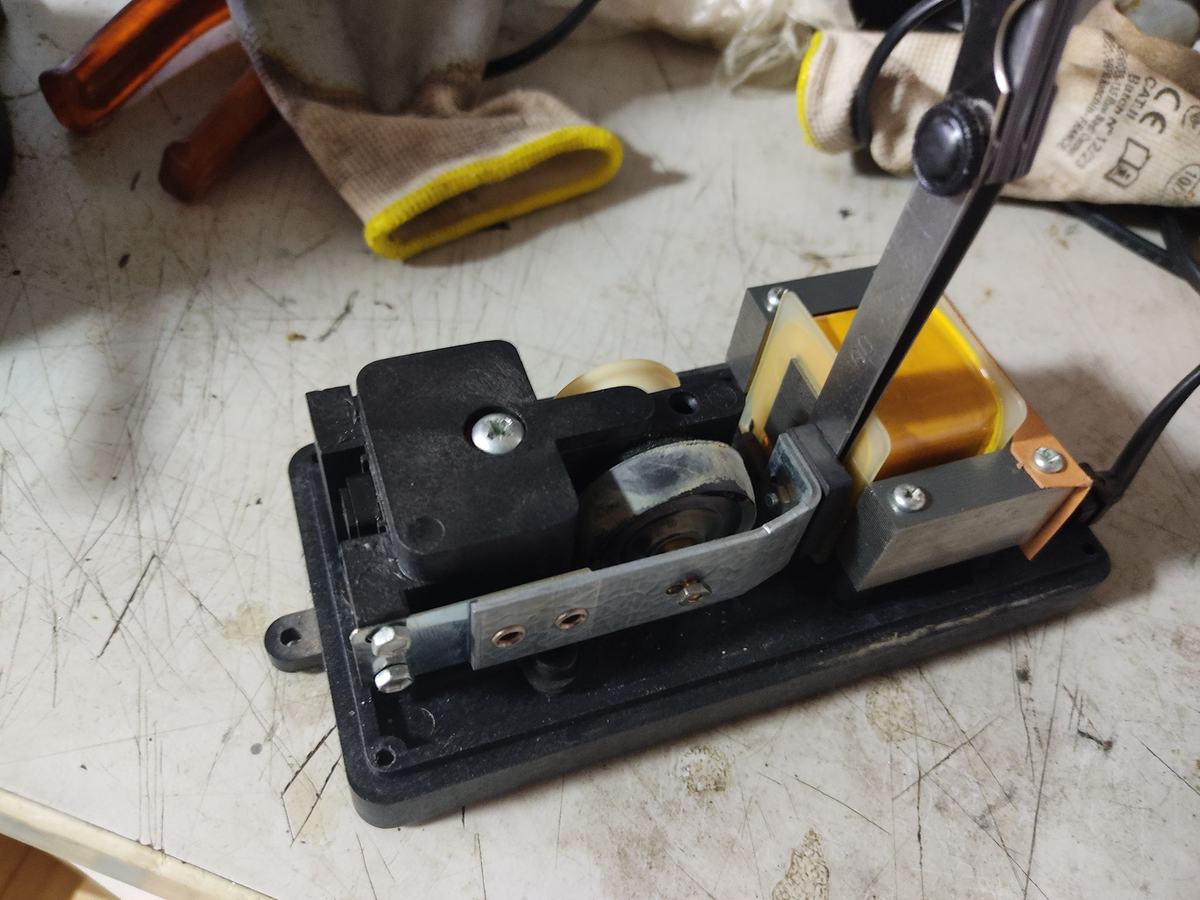

6. Remonte les lamelles (2 vis). Règle l’écart avec l’électro-aimant au plus près, sans que la pièce ne le touche en mouvement : 0,5 mm au jeu de cales. Plus grand, la pompe perd du rendement.

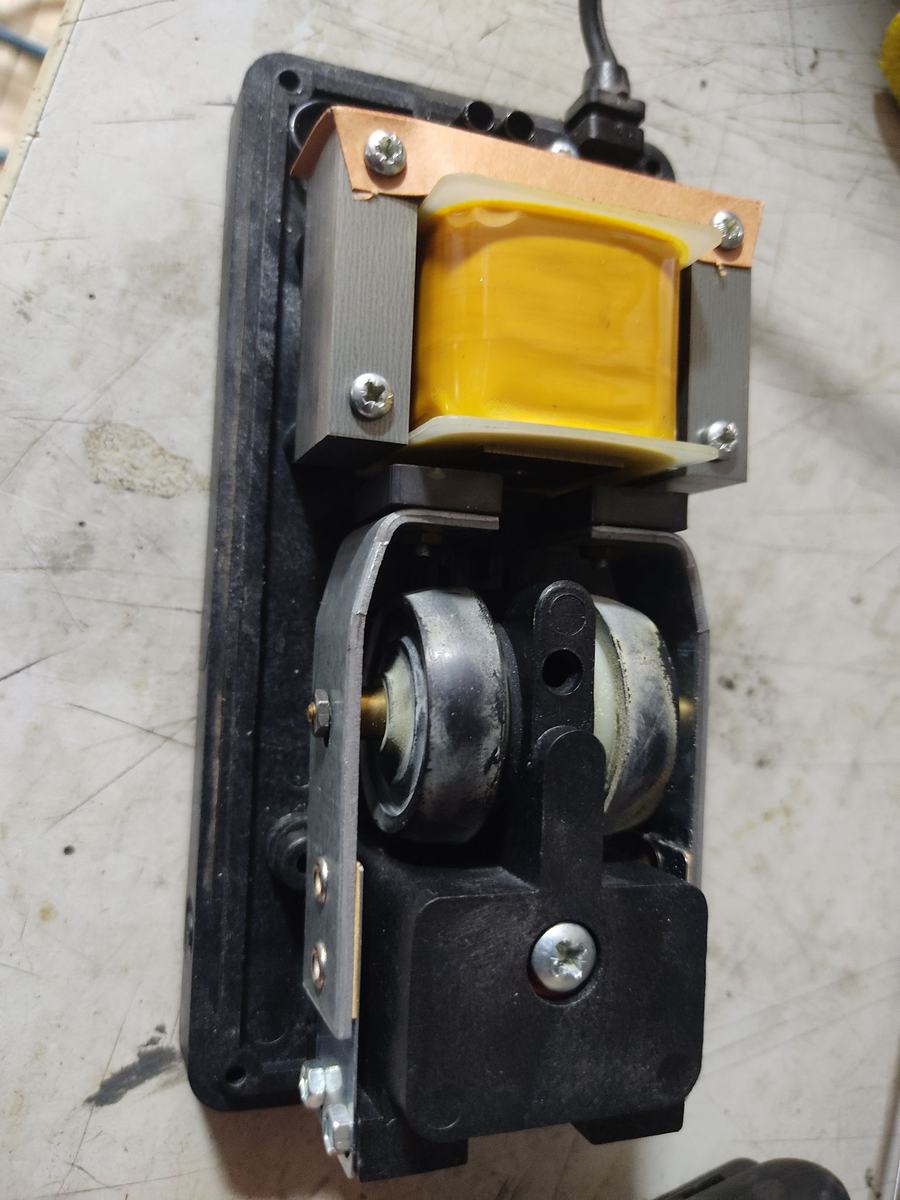

7. Remonte la pompe.

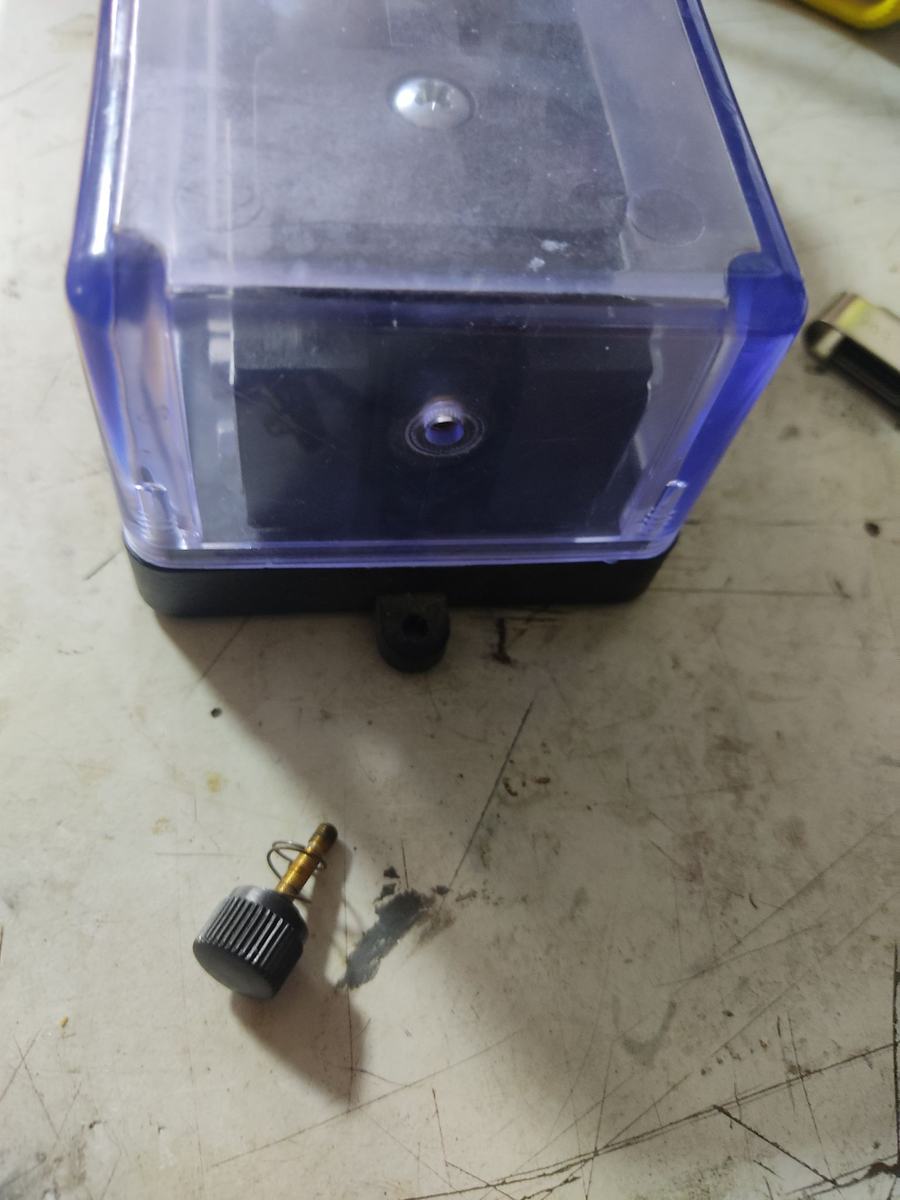

8. La vis de régulation d’origine, à l’arrière : enlève-la et bouche son trou avec un adhésif de qualité (couvercle enlevé, à l’endroit où elle se visse).



9. Pour relier la pompe au tuyau PVC, un tuyau plus fin (celui livré avec la Schego) rentre parfaitement dans le tuyau PVC légèrement chauffé ; sécurise la jonction à la colle chaude.



Rebranche la pompe et vérifie le vide au vacuomètre : environ -0,18 bar (5 inHg) avec la Schego. Si le vide est insuffisant, reprends le démontage : fuites aux têtes de pompe, membranes très légèrement graissées sur leurs surfaces de contact, écart des lamelles avec l’électro-aimant.

Pompe NW33 et autres modèles

La NW33 se modifie avec la même technique, très simple : vidéo de la modification. Pour d’autres modèles (non testés), ces vidéos expliquent le principe commun : faire une pompe à vide avec une pompe d’aquarium, un autre essai.

La bâche et sa fermeture

L’étanchéité de la bâche est primordiale : la pompe tourne à son maximum, et la moindre fuite fait chuter le vide.

• La bâche : une bâche professionnelle de mise sous vide, en tube, pour n’avoir que deux côtés à fermer. Pas trop large (1,20 m au plus, 1 m c’est bien) ni trop longue, pour ne pas vider un mètre de trop de chaque côté : 2,5 × 1,2 m pour une planche de 6′1 (185 cm). Une bâche trop épaisse, pas faite pour ça, forme de gros plis qui marquent la stratification.
• Un côté au mastic d’étanchéité : bien posé à plat, bâche repliée plusieurs fois dessus et scotchée, c’est sans fuite. Mais le mastic oblige à recouper la bâche pour l’ouvrir (elle raccourcit à chaque fois) et à en racheter.
• L’autre côté avec deux tubes (idée de Jérôme Dubois) : amovible, réutilisable à volonté, pour moins de 5 €. Deux tubes IRL de magasin de bricolage, de 16 et 20 mm de diamètre, coupés un peu plus longs que la largeur de la bâche (135 cm pour une bâche de 125 cm).

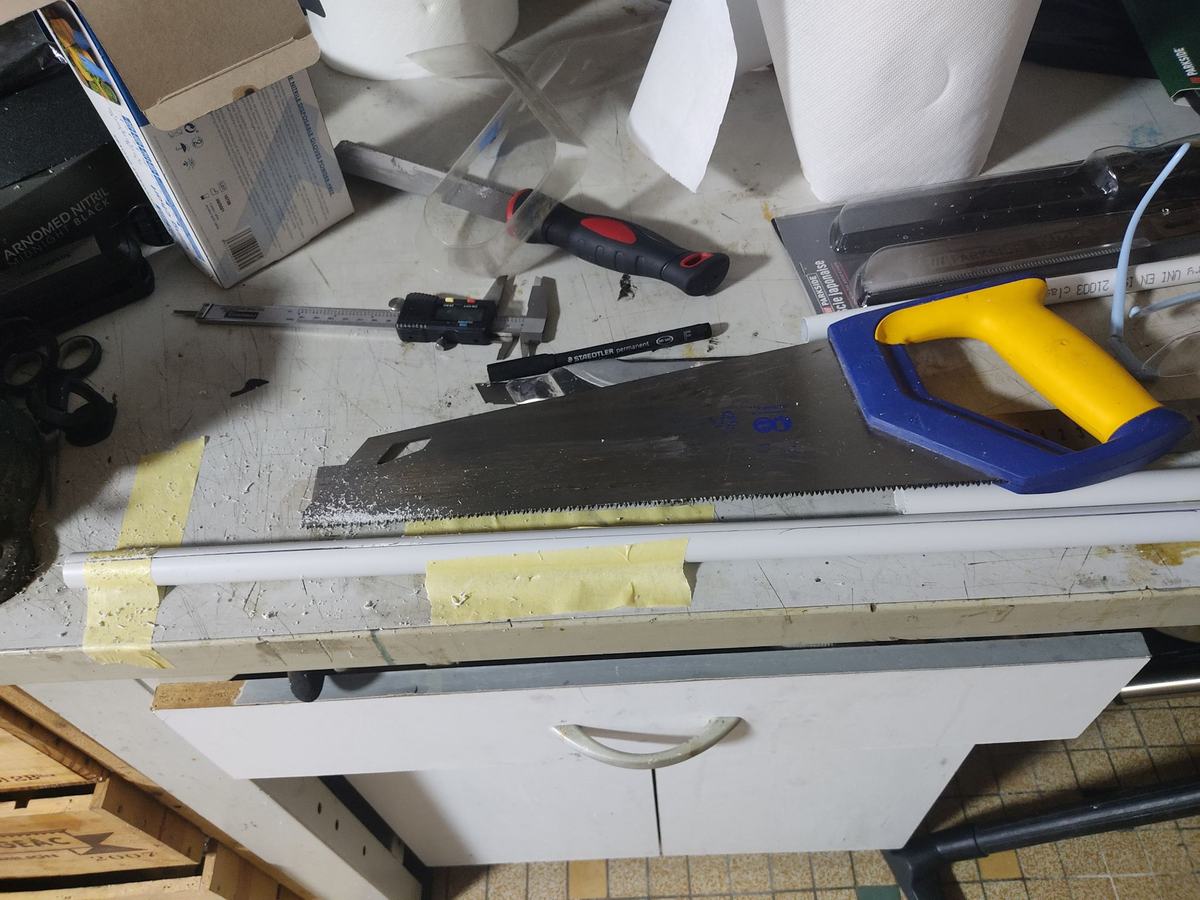

1. Scotche le tube de 20 mm sur le plan de travail et trace un trait parfaitement droit au milieu, sur toute la longueur : sans trait droit, le système ne coulissera pas.
2. Fends le tube le long du trait à la scie de précision, légèrement inclinée pour ne couper qu’une épaisseur.



3. Ponce bien la fente pour l’élargir (2 à 3 mm de jeu) et lisser les bords, et arrondis les angles aux extrémités pour ne pas déchirer la bâche. Le tube de 16 doit coulisser parfaitement dans celui de 20.

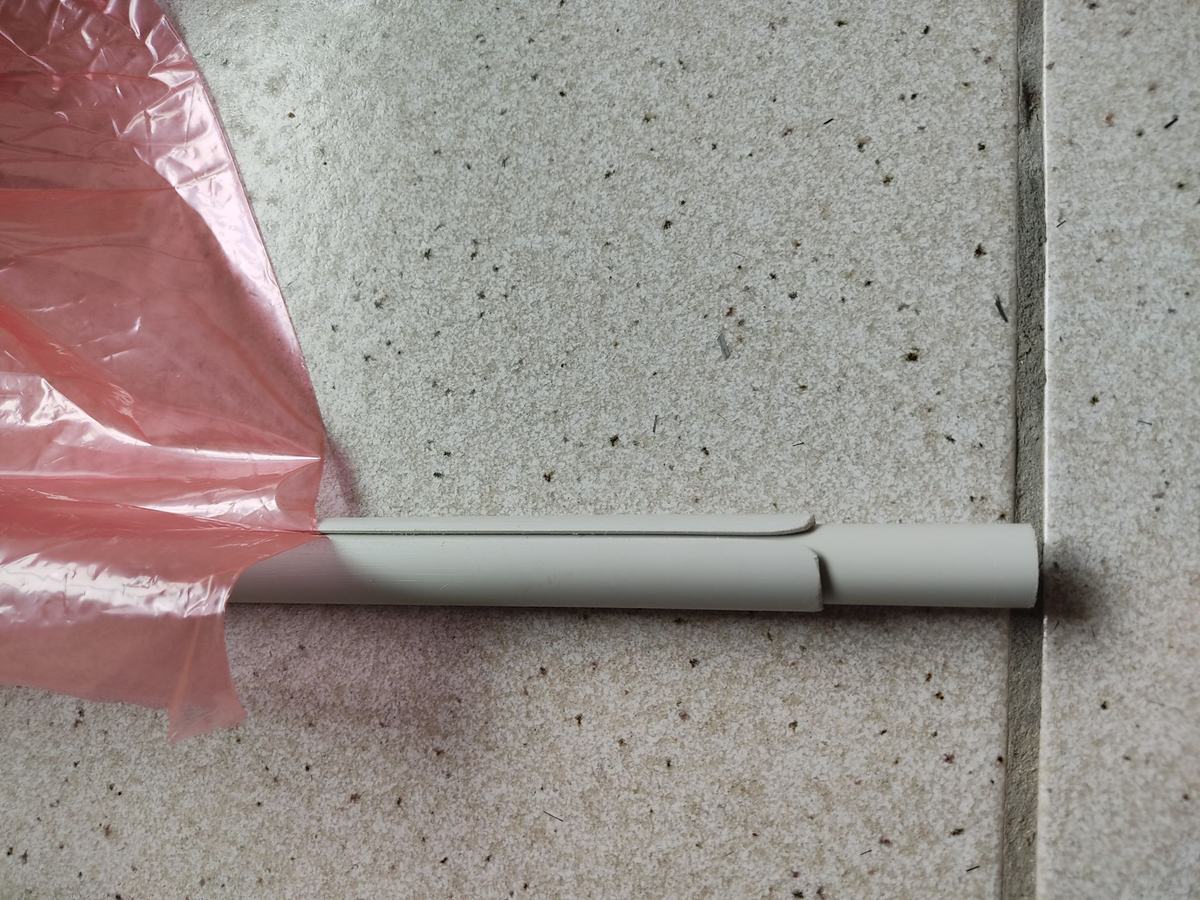

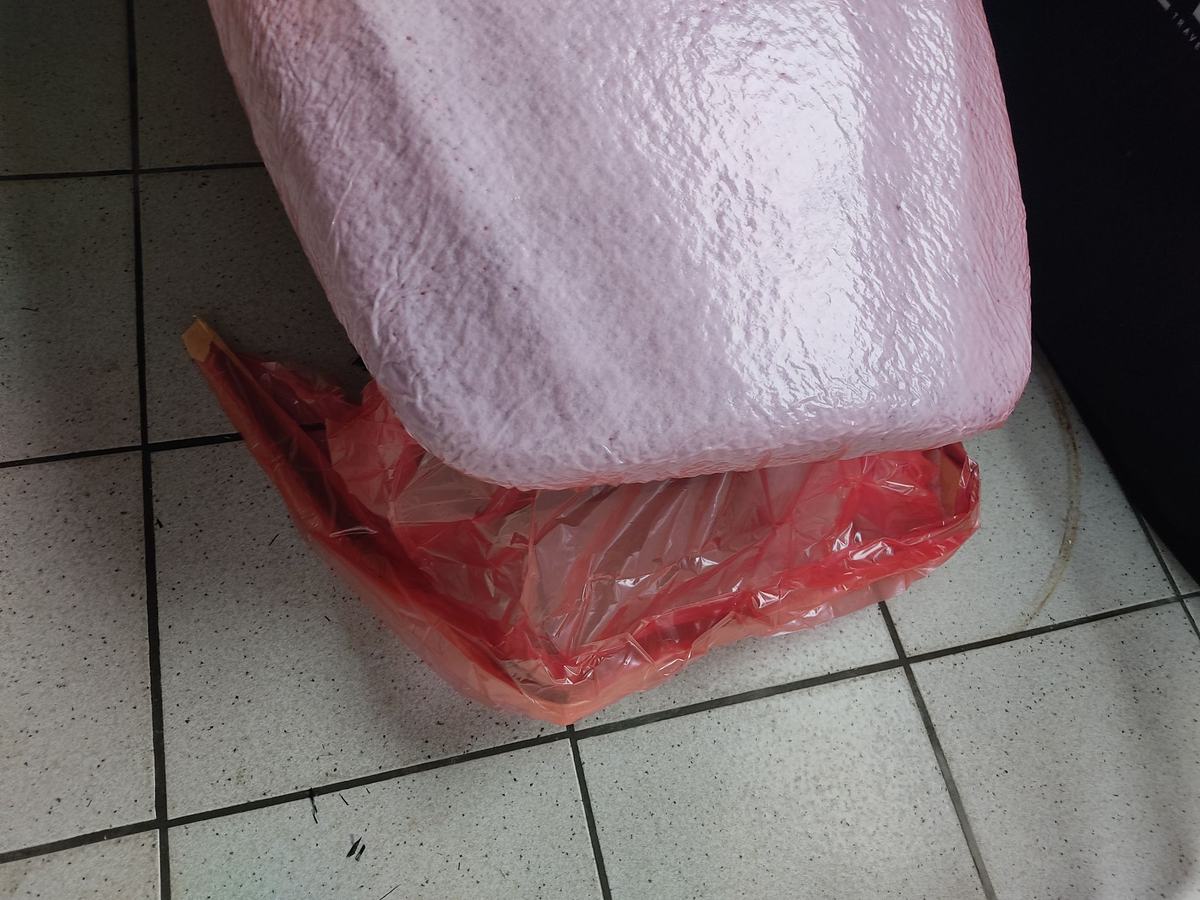

4. Enroule un tour de bâche autour du tube de 16, puis ferme en glissant le tube de 20 par-dessus. Ne force pas : lisse et tends la bâche au fur et à mesure. Si ça bloque sur la fin, il y a une surépaisseur (et un risque de fuite) : reviens en arrière et retends, sans aucun pli. Le vide plaque ensuite la bâche sur le tube.



La mise sous vide

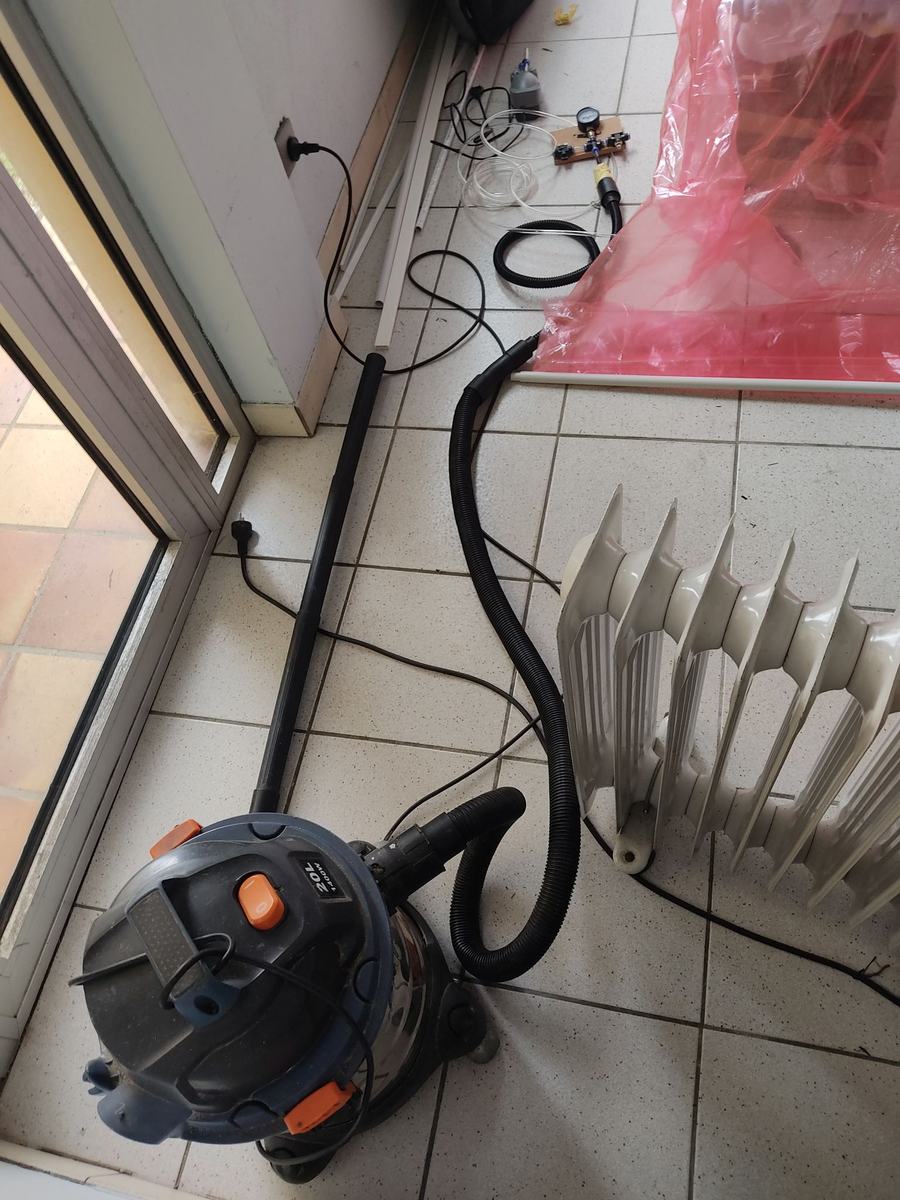

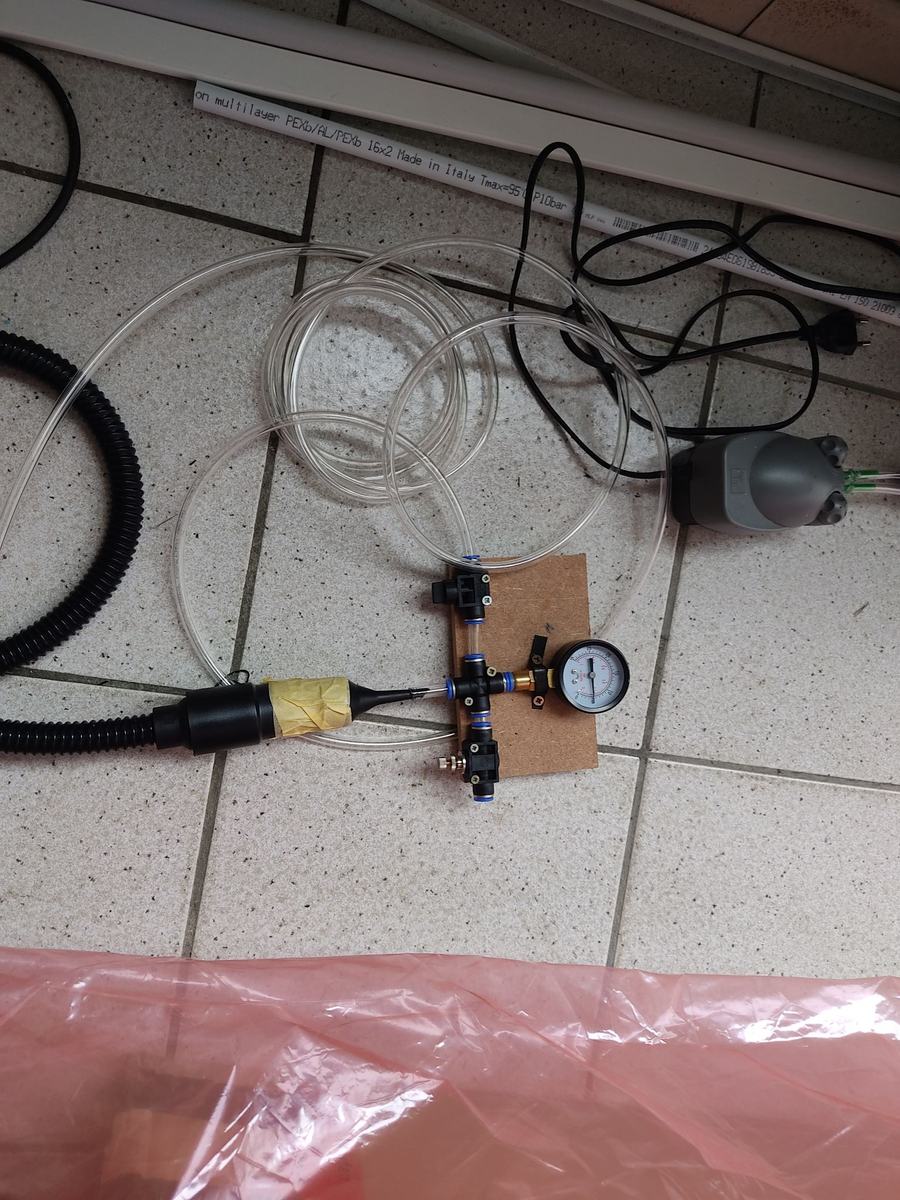

Avec la pompe seule, compte au moins 30 minutes pour vider une bâche de planche de wingfoil : un peu long, et gênant selon ta résine. La solution : démarrer avec un aspirateur de maison, branché sur la deuxième entrée du circuit. En moins de 5 minutes, la bâche est vidée. Le branchement de l’aspirateur peut être grossier (réducteur et bout de tuyau) : même s’il fuit un peu, sa puissance suffit.

1. Bâche vidée à l’aspirateur, ferme le robinet, puis branche la pompe d’aquarium grâce aux raccords rapides.

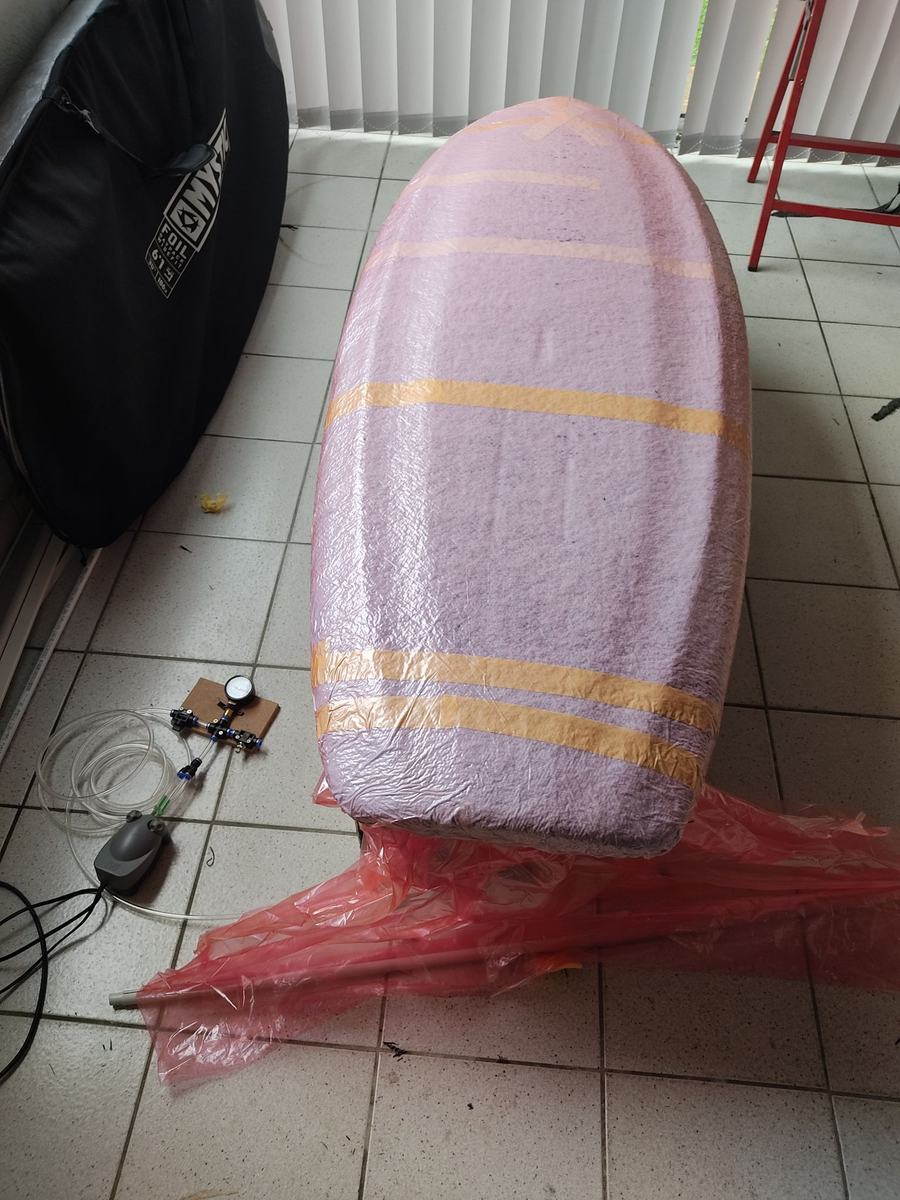

2. Laisse tourner le temps de prise de ton époxy : généralement une dizaine d’heures avec un durcisseur lent, à 25 °C (suis la fiche technique de ta résine).
3. Pour vérifier les fuites, ferme et ouvre le robinet : l’aiguille du vacuomètre, vers -0,2 bar, ne doit pratiquement pas bouger.

Bilan

• La NW33 est recommandée : la Schego, pourtant plus grosse, s’est montrée un peu moins puissante (des fuites internes restent possibles, à revérifier).
• Les deux conviennent parfaitement pour stratifier à l’époxy sous vide un pain EPS : fiables, silencieuses et peu chères.
• Un moteur de frigo d’occasion (souvent gratuit) a plus d’inconvénients pour cet usage, mais garde tout son intérêt pour un vide plus profond. Le circuit de raccords et le vacuomètre restent les mêmes : tu choisis la source (pompe d’aquarium, moteur de frigo, aspirateur…) selon le besoin.
• Au plus simple et au moins cher : la pompe modifiée branchée directement sur le sac, sans raccord, en vérifiant bien l’absence de fuite. Elle fonctionne aussi, pour le seul prix de la pompe d’occasion.
